Bevilágító rendszerek a tűzvédelemben: az RWA rendszerek és a tűzgátló tetőablakok helyes tervezése
A tűzvédelmi bevilágító rendszerek fontos szerepet játszanak a hő-és füst elvezetésében, a menekülési útvonalak biztosításában és a tűzállósági követelmények teljesítésében. Cikkünk bemutatja, mire érdemes figyelni az RWA rendszerek és a tűzgátló tetőablakok tervezésekor.
Mitől lesznek többek a tűzvédelmi bevilágító rendszerek, mint pusztán fényforrások
Tűz esetén két fontos dolgot kell megoldani: a füst megbízható elvezetését, valamint azt, hogy az épületszerkezetek elegendő ideig ellenálljanak a lángnak és a hőhatásnak. A menekülési és mentési útvonalak csak így maradnak használhatók, és az épület biztonsága is csak így garantálható.
Ebben a helyzetben a tető kiemelt szerepet játszik. Mivel a forró füst felfelé száll, a tetőfelület különösen hatékony a füst kontrollált elvezetésére. Ugyanakkor a tetőnyílások és üvegezések ilyen helyzetben jelentős hőterhelésnek vannak kitéve, ezért a követelményektől függően vagy automatikusan megnyílnak, vagy zárt állapotban maradnak.
A bevilágító rendszerek pontosan ezen a területen segítenek. Egyszerre több szerepet is betölthetnek:
- Hő- és füstelvezetőként segítik a természetes füst- és hőelvezetést,
- tűzgátló tetőablakként biztosítják az előírt tűzállóságot,
- miközben természetes fényt, szellőzést és építészeti minőséget visznek az épületbe.
Így a tűzvédelmi koncepció aktív részei lesznek, nem pedig utólag beépített elemek.
A tervezés szempontjából fontos: Ha a tetőbevilágítási megoldások csak későn kerülnek be a tervezésbe, könnyen adódhatnak összehangolási problémák a füstelvezetéssel, a tűzállósági követelményekkel, a statikai kialakítással vagy az épület külső szerkezetével. Ha viszont már a tervezés korai szakaszában figyelembe veszik őket, több igény is egy rendszerben összehangolható.
Szeretné már a tervezés korai szakaszában összehangolni a természetes fényt, a füstelvezetést és a tűzvédelmet?
Füst- és hőelvezetés bevilágító rendszerekkel: mire kell figyelni az RWA tervezésénél
A hő- és füstelvezetés (RWA) célja egy füstmentes réteg kialakítása a helyiség felső részében. A füst és a forró gázok a mennyezet alatt gyűlnek össze, majd a tetőnyílásokon keresztül távoznak. Ezt a feladatot a bevilágító rendszerek is el tudják látni, amennyiben RWA-ként erre megfelelően vannak kialakítva.
Az építészek számára ez azt jelenti, hogy nem maga a tetőnyílás a döntő, hanem a minősített rendszer, annak teljesítménye, valamint a tűzvédelmi koncepcióba való megfelelő beletervezése.
RWA: miért nélkülözhetetlenek a minősített rendszerek
Nem minden tetőbevilágító alkalmas füst- és hőelvezetésre. Ahhoz, hogy egy bevilágító rendszer ezt a funkciót elláthassa, RWA-ként az EN 12101-2 szabvány szerint bevizsgáltnak és minősítettnek kell lennie.
Az RWA nem csupán attól RWA, hogy nyitható. A lényeg a pontosan meghatározott teljesítményjellemzőkben rejlik, amelyeknek tűz esetén megbízhatóan működniük kell. Ide tartozik különösen:
- az aerodinamikailag hatásos füstelszívó felület (Aa),
- a nyitási szög és a nyitási sebesség,
- a megbízható működés külső terhelések, például szél és hó esetén is,
- valamint a tűzeseti biztonságos vezérlés.
Csak a minősített rendszerek garantálják, hogy a berendezés vészhelyzetben is megbízhatóan kinyílik, és a valós körülmények között is biztosítja az előírt teljesítményt.
A tervezés szempontjából ez azt jelenti, hogy nem a látható nyílás vagy annak mérete a döntő, hanem a rendszer igazolt teljesítménye.
Mely bevilágító rendszerek alkalmasak RWA-ként történő alkalmazásra
Nem minden RWA rendszer egyforma, így a tervezők többféle bevilágító rendszer közül választhatnak a természetes hő- és füstelvezetéshez – az épület típusától és az igényektől függően.

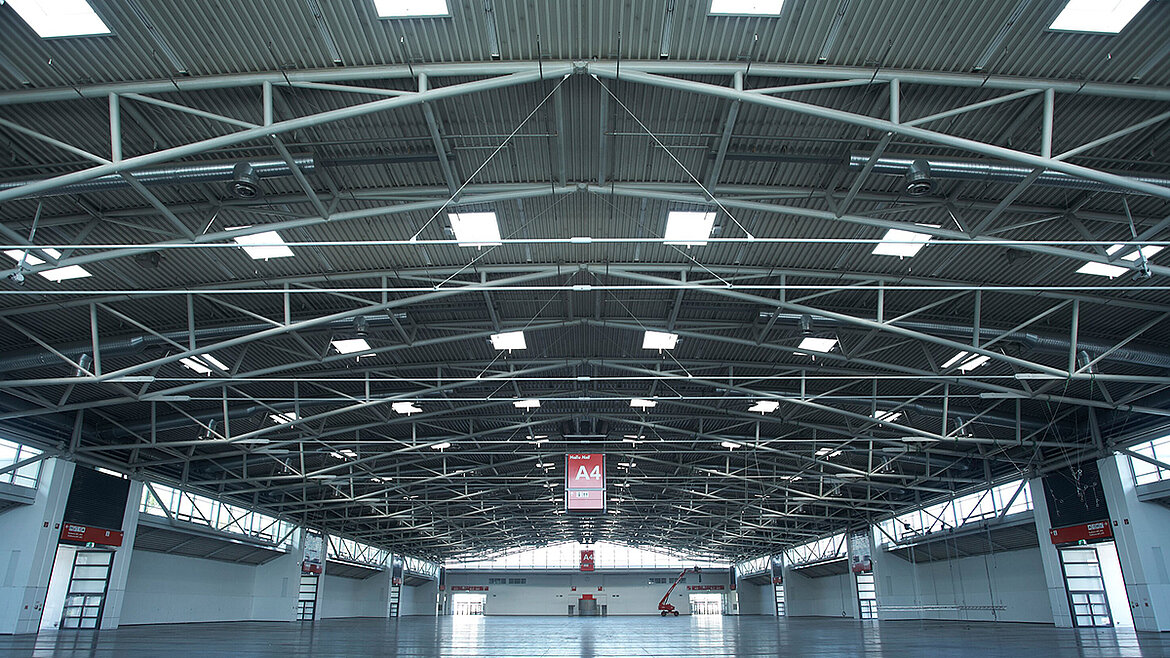

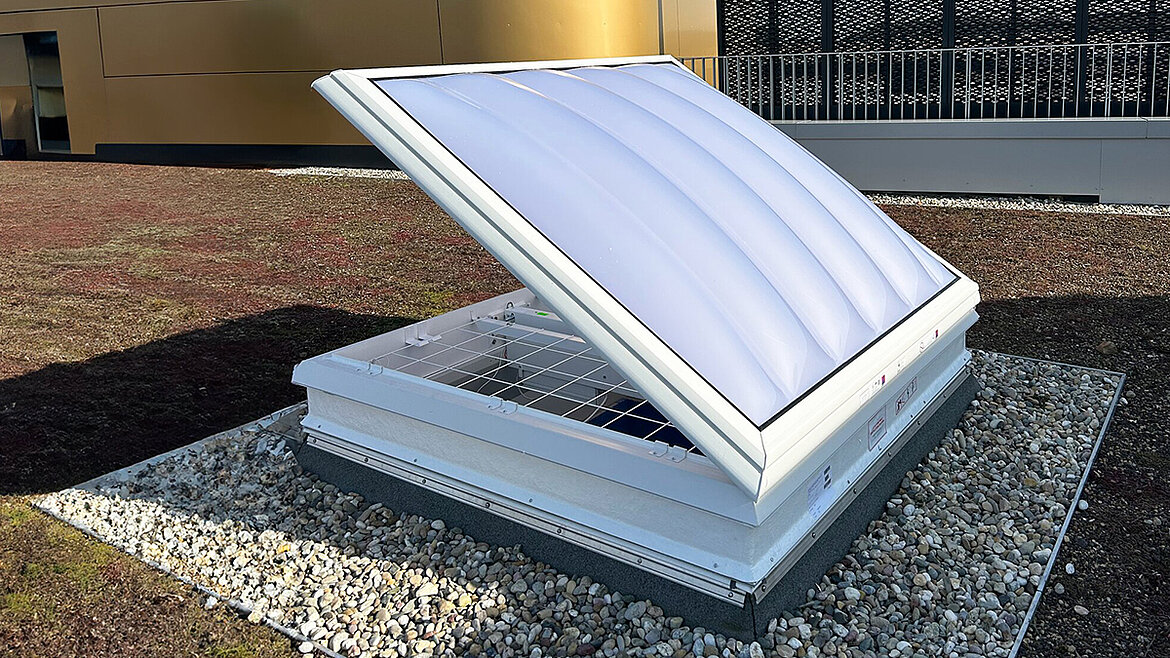

A kupolákat elsősorban ipari, logisztikai és sportlétesítményekben alkalmazzák, ahol jól meghatározott füstelvezetési pontokra van szükség. Tűz esetén a beépített vasalatok és működtetők segítségével hirtelen, 180°-ban nyílnak, így az emelt szegélyen keresztül szabad nyílást biztosítanak. A füst így közvetlenül, elterelés nélkül távozhat a szabadba. Előnyük az egyszerű, robusztus kialakítás, valamint az, hogy az egyes egységek pontosan a füstszakaszokhoz igazítva helyezhetők el. Különösen nagy, jól tagolt csarnokok esetében így a füstelvezetési koncepció nagyon pontosan megvalósítható.

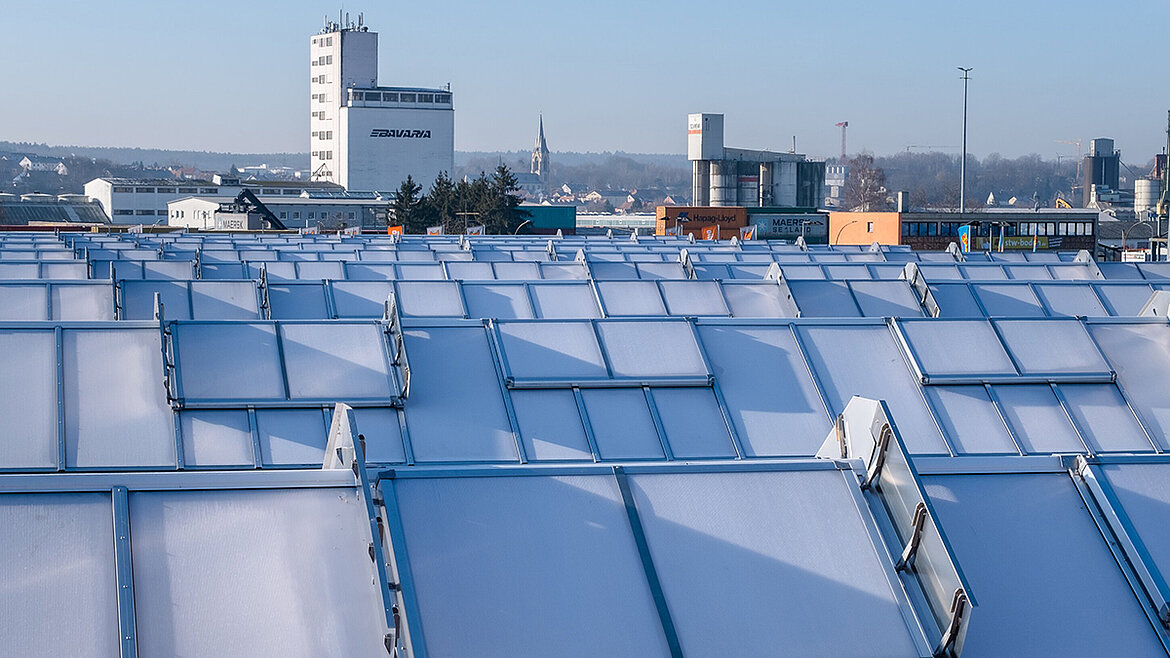

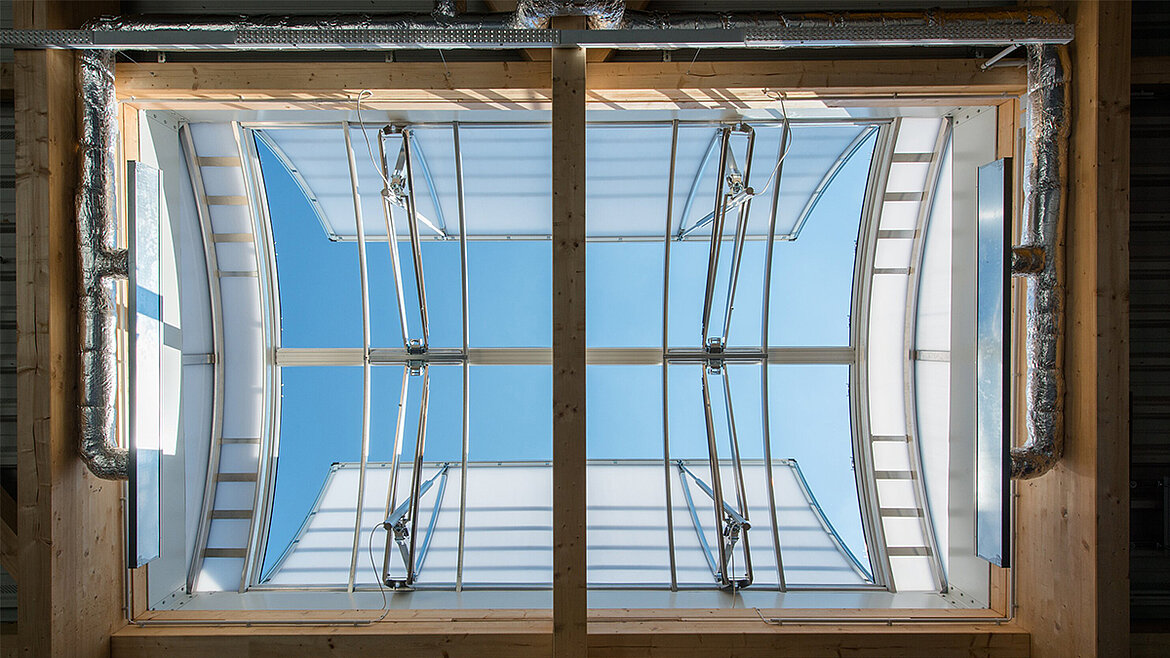

A sávfelülvilágítók elsősorban nagy alapterületű épületek, például gyártócsarnokok és sportlétesítmények esetében jelentenek ideális megoldást. A fénykupolákkal szemben, amelyek egy-egy ponton biztosítják a hő- és füstelvezetést, a sáv-felülvilágítók teljes hosszában beépített szellőzőszárnyakkal és füstelvezető nyílásokkal működnek.
Tűz esetén ezek szakaszosan vagy meghatározott hosszban nyílnak ki, így a füst egyenletesen tud távozni a tető teljes felületén. Ennek köszönhetően a nagy légterű épületek füstmentesítése hatékonyabbá válik, miközben a természetes fény egyenletes eloszlása is megmarad az épületben.

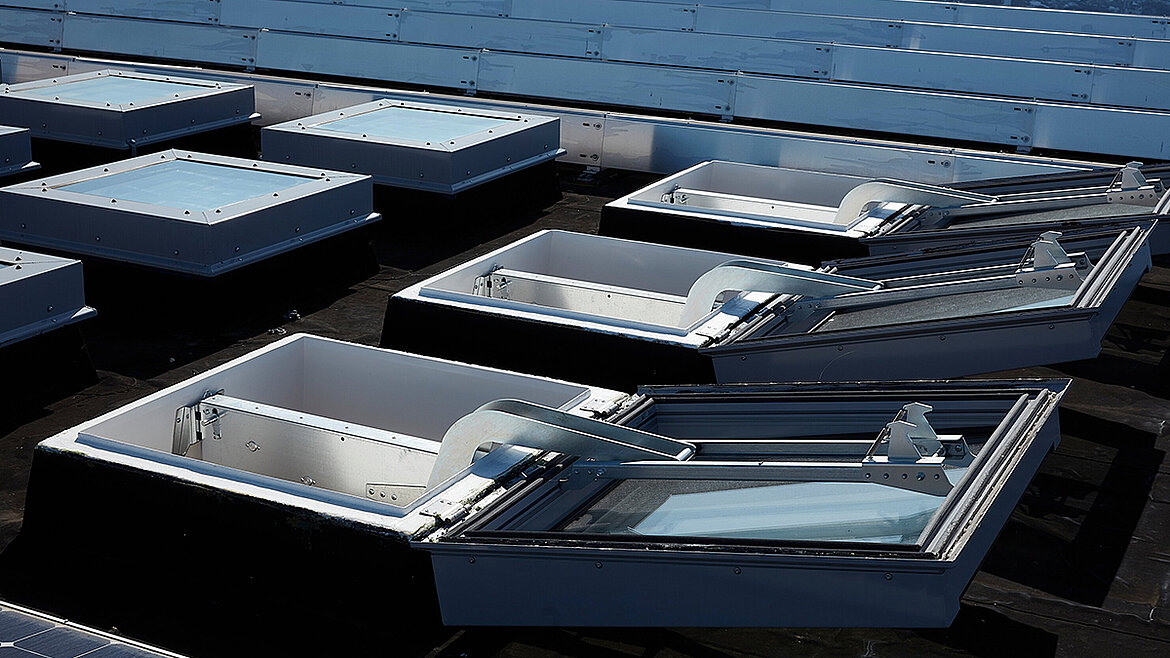

A lapostető-ablakokat elsősorban irodaházakban, oktatási intézményekben és magas műszaki követelményeket támasztó felújítási projektekben alkalmazzák. Tűz esetén elektromos működtetőkkel előre meghatározott nyitási pozícióba nyílnak, így RWA-ként is ellátják feladatukat.
Kiemelkedő előnyük a többfunkciós kialakítás. Ugyanazok a szellőzőszárnyak, amelyek a mindennapi használat során a természetes szellőzést biztosítják, tűz esetén a füst- és hőelvezetést is szolgálják. Emellett üvegszerkezetüknek köszönhetően jobb hőszigetelési értékeket, nagyobb természetes fénybeeresztést és magasabb építészeti minőséget kínálnak a hagyományos megoldásokkal szemben.

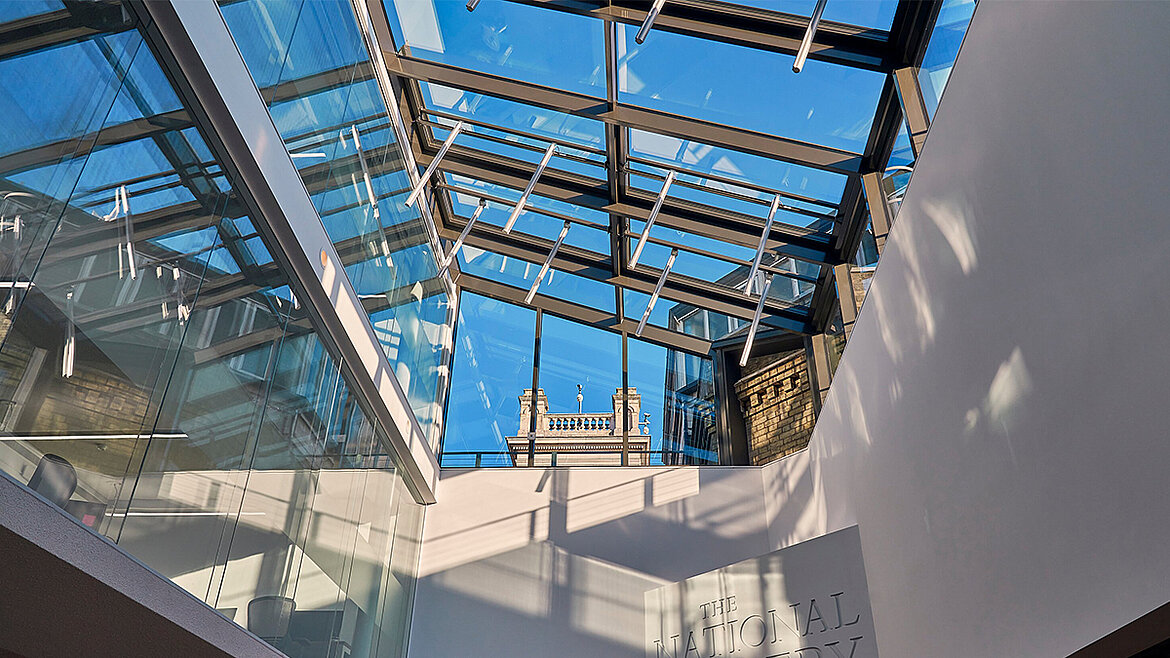

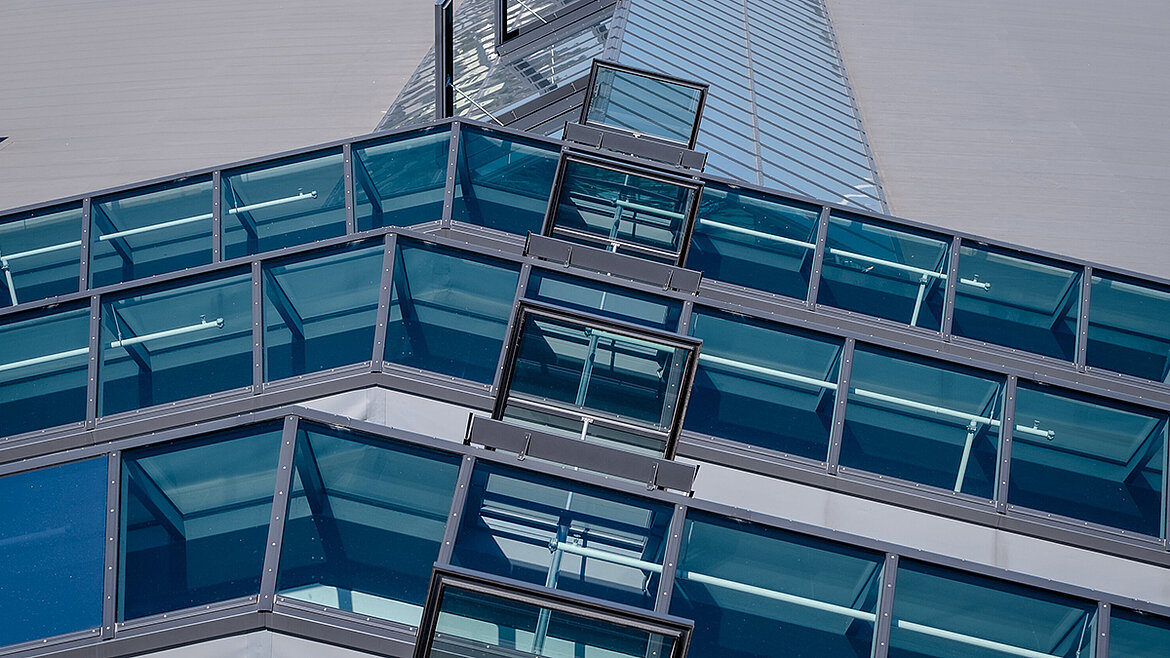

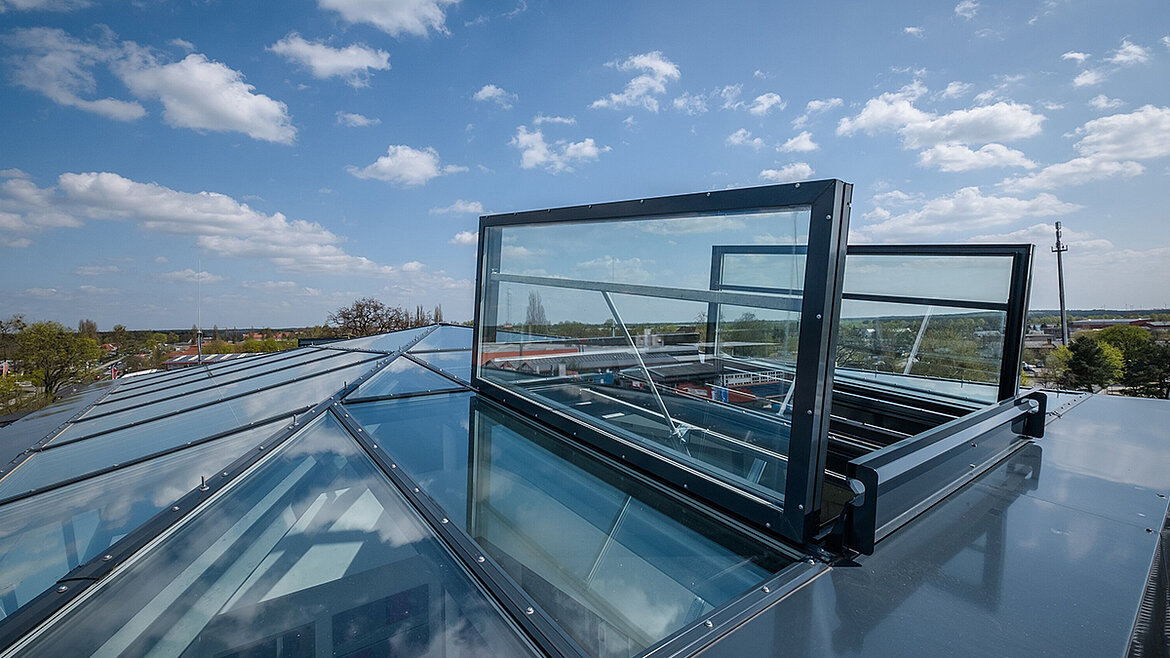

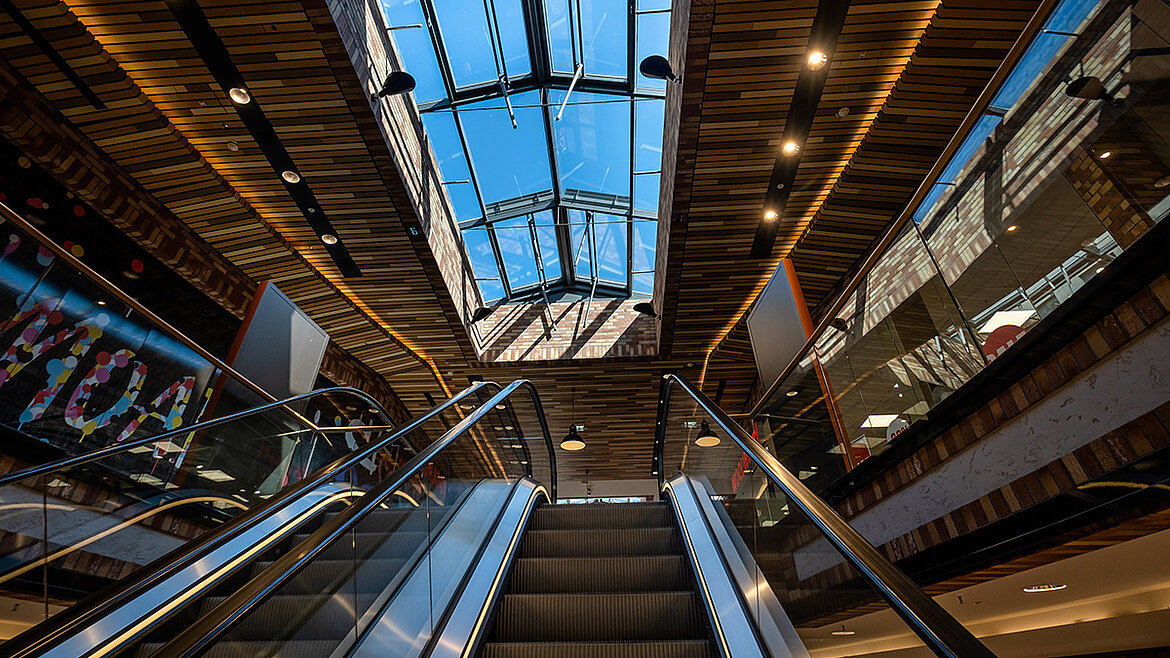

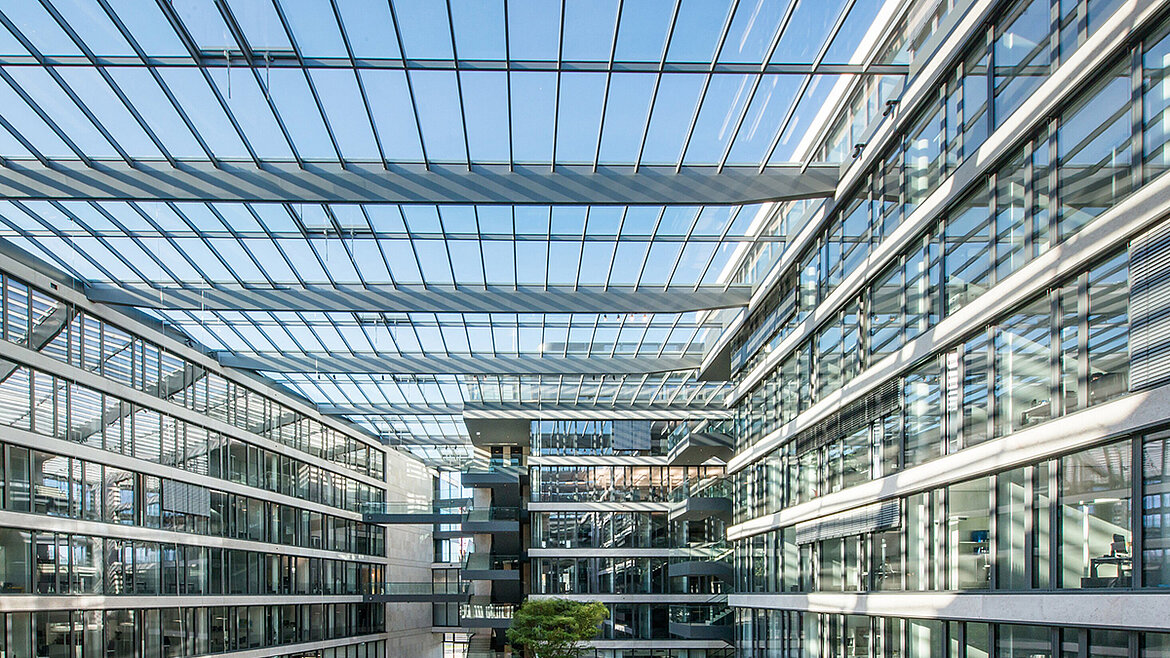

Az üvegtetőket elsősorban átriumokban, előcsarnokokban és nagy belmagasságú kereskedelmi épületekben alkalmazzák. A füst- és hőelvezetést a szerkezetbe integrált szellőzőszárnyak vagy külön füstelvezető nyílások biztosítják.
Ezeket a tetőszerkezeten belül úgy helyezik el, hogy tűz esetén szabályozott módon vezessék el a nagy mennyiségű füstöt. Legnagyobb előnyük, hogy a hő- és füstelvezető funkció szervesen illeszkedik az építészeti kialakításba, így összetett tetőgeometriák és egyedi építészeti koncepciók esetén is megbízható megoldást nyújt.
A megfelelő rendszer kiválasztása mindig az épület hő- és füstelvezetési koncepcióján alapul. A lényeg nem az, hogy melyik terméket választják, hanem az, hogy a füst- és hőelvezetés, a természetes fény és a tetőszerkezet összehangoltan, egyetlen jól működő rendszerként szolgálja az épület működését.
Mekkora hő- és füstelvezető felületre van szükség – és milyen követelményeknek kell megfelelnie egy RWA-nak
A hő- és füstelvezetés hatékonyságát nem a nyílások száma, hanem azok teljesítménye határozza meg. A legfontosabb mutató az aerodinamikailag hatásos füstelvezető felület (Aa), vagyis az a felület, amelyen keresztül tűz esetén a füst ténylegesen távozik az épületből.
Általános szabályként elmondható, hogy egyszintes csarnokok esetében a szükséges füstelvezető felület jellemzően az alapterület 1,5–2,5%-a, az épület rendeltetésétől és kialakításától függően. Összetettebb projektek esetében ezt minden esetben a tűzvédelmi koncepció határozza meg.
Fontos tudni, hogy a geometriai nyílásméret nem azonos a ténylegesen hatásos füstelvezető felülettel. Egy 1 m²-es tetővilágító például gyakran csak 0,5–0,7 m²-es Aa-értéket biztosít.
Ezért a tervezés során nem a nyílás mérete a döntő, hanem az RWA igazolt teljesítménye. A rendszernek rendelkeznie kell meghatározott nyitási funkcióval, igazolt Aa-értékekkel, valamint tűz esetén megbízható működést biztosító vezérléssel.
Mire érdemes figyelni a füst- és hőelvezetés tervezésekor
A természetes hő- és füstelvezetés csak akkor működik megbízhatóan, ha a rendszer minden eleme megfelelően összehangolt. A tervezés során különösen az alábbi szempontokra érdemes figyelni:
- a tetőnyílások elhelyezése, az épület geometriájának és a füstszakaszok kialakításának megfelelően;
- a légutánpótlás biztosítása, hiszen csak így valósulhat meg a hatékony füstelvezetés;
- a megbízható működés tűz esetén, automatikus működésbe lépéssel és üzembiztos működéssel;
- a tűzvédelmi koncepcióba való integrálás, amelyet már a tervezés korai szakaszában össze kell hangolni a tetőszerkezettel, a statikai kialakítással és az épületburokkal.
Gyakori hiba a valóságban, hogy a természetes bevilágítást, a szellőzést és a tűzvédelmet egymástól függetlenül tervezik meg. Ez könnyen összehangolási problémákhoz vezethet, és a rendszer működését is bizonytalanná teheti. Ha azonban ezekkel a követelményekkel már a tervezés korai szakaszában együtt foglalkoznak, az egyes rendszerek hatékonyabban összehangolhatók és egyszerűbben beépíthetőbbek. Éppen ezért a bevilágító rendszereket már a projekt kezdetétől a tűzvédelmi koncepció szerves részeként érdemes kezelni, nem pedig utólag beillesztett megoldásként gondolni rájuk. Csak így tudják maradéktalanul betölteni szerepüket a füst- és hőelvezetésben.
A leggyakoribb tervezési hibák az RWA rendszereknél – és hogyan előzhetők meg
A gyakorlat azt mutatja, hogy a problémák többnyire nem magából a termékből adódnak, hanem abból, hogy a tervezés túl későn kezdődik, vagy nem kellően átgondolt. A leggyakoribb hibák a következők:
1. Az RWA kiválasztása kizárólag a méret alapján, az Aa-érték figyelmen kívül hagyásával
A nagyobb nyílás önmagában még nem jelent hatékonyabb füstelvezetést. A döntő szempont mindig az igazolt Aa-érték, nem pedig a nyílás mérete.
2. A légutánpótlás biztosításának figyelmen kívül hagyása
A füst csak akkor vezethető el hatékonyan, ha alulról elegendő friss levegő áramlik az épületbe. Megfelelően összehangolt rendszer nélkül az RWA hatékonysága jelentősen csökken.
3. A bevilágítási rendszerek túl késői bevonása a tervezésbe
Ha a tetőablakok vagy üvegtetők csak a tervezés későbbi szakaszában kerülnek előtérbe, könnyen problémát okozhat az összehangolás a tartószerkezettel, a tető rétegrendjével, a csatlakozásokkal vagy a tűzvédelmi követelményekkel.
4. Az RWA és a tűzállósági követelmények összekeverése
Nem minden tetőnyílás feladata, hogy tűz esetén kinyíljon. Bizonyos épületrészeknél éppen az ellenkezője az elvárás: a rendszernek zárt állapotban kell biztosítania az előírt tűzállóságot.
5. A minősített beépítési részletek jelentőségének alábecsülése
A minősítés kizárólag a bevizsgált rendszerre érvényes, beleértve a beépítési módot, a keretszerkezetet, a rögzítéseket és a csatlakozási részleteket is. Ettől való eltérés veszélyeztetheti a rendszer tűzvédelmi teljesítményét.
Gyakorlati tanács: Minél korábban működik együtt a gyártó, a szaktervező és a tűzvédelmi tervező, annál kisebb az esélye a későbbi tervmódosításoknak, valamint a többletköltségeknek.
Megelőző tűzvédelem tűzgátló tetőablakokkal: a tűzállóság korszerű megoldásai
Nem minden tűzvédelmi követelmény oldható meg füst- és hőelvezetéssel. Sok esetben éppen az a cél, hogy a tetőnyílások tűz esetén zárva maradjanak, és megakadályozzák a tűz, valamint a hő továbbterjedését.
Ezt a célt szolgálják a megelőző tűzvédelemben alkalmazott tűzgátló tetőablakok. Ezek természetes fényt juttatnak az épületbe, miközben megfelelnek az előírt tűzállósági osztályok követelményeinek, és hozzájárulnak a tűzszakaszok, illetve a menekülési útvonalak védelméhez.
A tervezés során ezért nem a füst elvezetése áll a középpontban, hanem az, hogy a szerkezet meghatározott ideig ellenálljon a tűz hatásainak.
Amikor a tűzállóság fontosabb, mint a nyithatóság
Tűzgátló tetőablakokra olyan épületekben van szükség, ahol a tetőnyílásoknak nemcsak természetes fényt kell biztosítaniuk, hanem tűz esetén a tűz és a hő terjedését is meg kell akadályozniuk. Ilyen helyek például a menekülési útvonalak feletti tetőszakaszok, a tűzszakaszok határai vagy a nagy forgalmú középületek. Jellemző alkalmazási területek:
- tetőnyílások menekülési útvonalak és lépcsőházak felett
- fokozott tűzvédelmi követelményeket támasztó épületek
- középületek, például iskolák, rendezvényközpontok vagy irodaházak
Ezekben az esetekben a nyílásnak tűz esetén nem szabad kinyílnia, hanem záróelemként meg kell őriznie funkcióját. Ez a gyakorlatban a a következőket jelenti a tervezők számára: A kérdés nem arról szól, hogy „szükséges-e füstelvezetés”, hanem az, hogy „milyen tűzállósági osztály követelménynek kell megfelelni”.
E, EW, EI és REI: tűzállósági osztályok a gyakorlatban
A tűzgátló tetőablakok osztályozása egyértelmű rendszer szerint történik, amely a tűzvédelmi koncepcióból indul ki.
E (integritás): megakadályozza a lángok és a füst átterjedését
EW: korlátozza a hősugárzást a nem tűz felőli oldalon
EI: hőszigetelő hatásával megakadályozza a túlzott felmelegedést a hátsó oldalon
REI: a teherbíró képességet is biztosítja tűzhatás esetén
A jelölés utáni szám (pl. 30, 60 vagy 90) azt mutatja meg, tűz esetén mennyi ideig képes az adott elem ezt a tűzvédelmi teljesítményt biztosítani.
A lényeg a gyakorlatban: az épület rendeltetésétől és besorolásától függően pontosan meghatározott, melyik osztály szükséges. Egy EI 30 elem például teljesen más védelmi szintet nyújt, mint egy REI 90 rendszer.

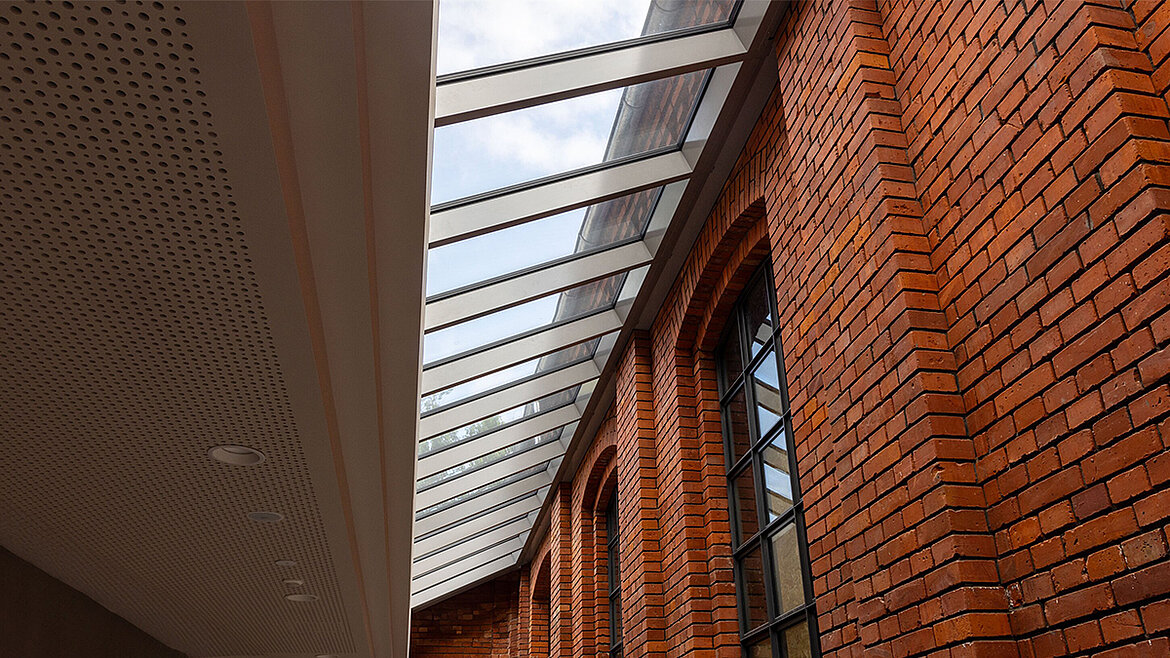

Tűzvédelem a tetőn: tűzálló lapostető-ablakok és üvegtetők
A tetők megelőző tűzvédelmében ma már olyan megoldások is alkalmazhatók, amelyek a tűzállóságot és a természetes bevilágítást egyszerre biztosítják.

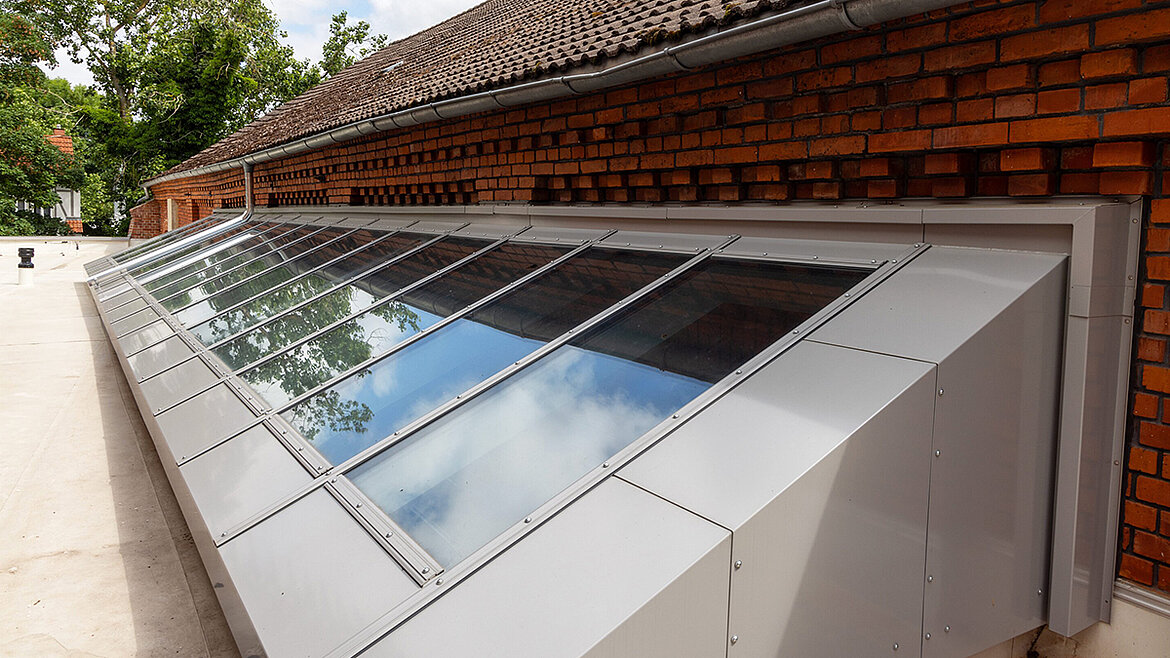

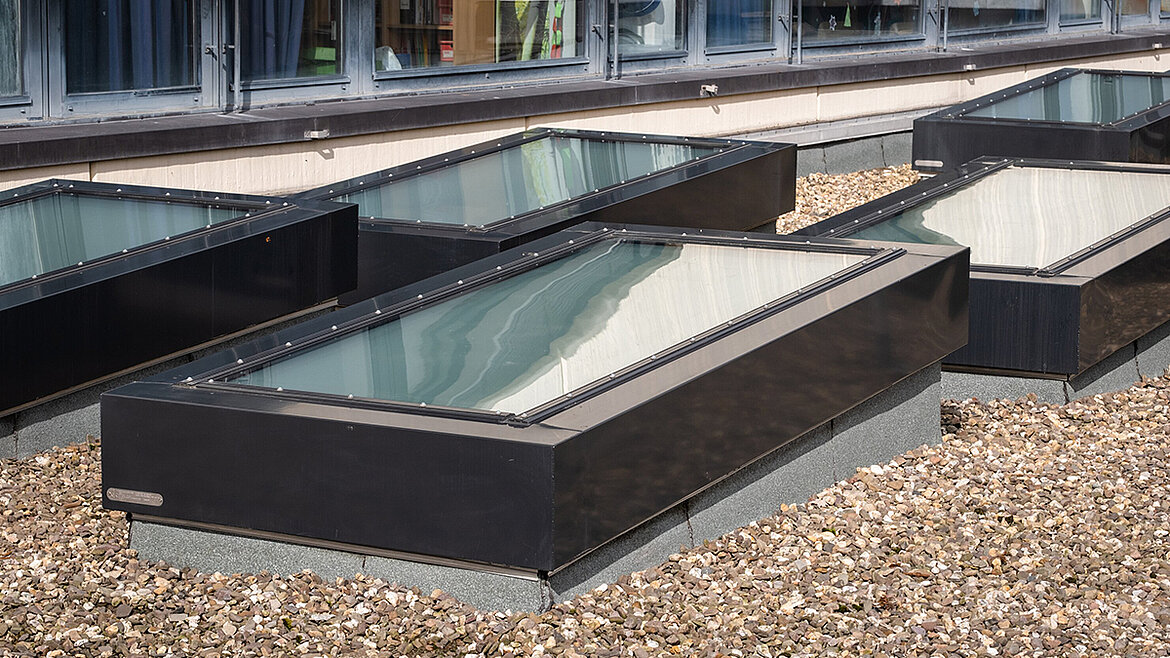

A LAMILUX Lapostető-ablak tűzálló kivitele tűz esetén zárt tetőnyílásokhoz kínál megoldást, az előírt tűzállósági követelmények biztosításával.
Az igényektől függően REI 30, REI 60 és REI 90 kivitelben kaphatók. Így különböző biztonsági szintek valósíthatók meg, például menekülési útvonalak felett vagy szigorú tűzszakaszolási követelmények esetén. Közben az üvegezés továbbra is kellemes természetes fényt biztosít, és jól illeszkedik a tető építészeti kialakításához.
Az üvegezés mindemellett kiváló minőségű természetes fényt biztosít, és szépen illeszkedik a tető építészeti kialakításához. Nagyobb nyílásoknál a LAMILUX Glass Roof Fire Resistance lehet alkalmazni. Ezek általában REI 30 vagy REI 60 kivitelben elérhetőek, és különösen jól használhatók átriumokban, előcsarnokokban vagy központi közlekedő terekben. Nagy felületen engedik be a természetes fényt, miközben teljesítik a tűzállósági követelményeket, és jól igazíthatók az adott épülethez.
Tervezés szempontjából a leglényegesebb, hogy még szigorú tűzvédelmi követelmények mellett sem kell lemondani a természetes fényről. A zárt tetőszerkezetek helyett olyan átlátható megoldások is alkalmazhatók, amelyek egyszerre felelnek meg a funkcionális és az építészeti elvárásoknak.
Miért a teljes rendszer a meghatározó
A tűzgátló tetőablak mindig egy bevizsgált rendszert jelent, nem pedig egy önálló üvegezési megoldást. A teljes teljesítmény az üveg, a keret, a tömítések, a rögzítés és a beépítés együttműködésén múlik.
A tűzállósági osztály csak akkor felel meg a valóságnak, ha:
- a rendszert a vizsgálatnak megfelelően építik be
- a jóváhagyott keret- és csatlakozási részleteket használják
- a beépítés megfelel a vizsgálat során rögzített feltételeknek
Ezért a tűzgátló tetőablak kiválasztása nem pusztán termékválasztás. A szerkezettel, a részletekkel és az előírásokkal együtt kell mindig nézni.
Szeretné tudni, hogy az Ön projektjéhez melyik tűzállósági osztály a megfelelő?
RWA vagy tűzgátló tetőablak: mikor melyik megoldás a megfelelő?
A legfontosabb kérdés a gyakorlatban: mikor érdemes nyitható megoldást alkalmazni a füstelvezetéshez, és mikor jobb választás egy zárt, tűzálló rendszer? Erre azonban nincs egyetlen jó válasz, minden a rendeltetéstől és a tűzvédelmi céloktól függ.
Tipikus tervezési helyzetek:
- ipari és logisztikai csarnokok: gyakran RWA megoldások kupolákkal vagy sávfelülvilágítókkal
- átriumok, előcsarnokok: többnyire üvegtetők integrált füstelvezetéssel
- irodai és oktatási épületek: a koncepciótól függően lapostető-ablakok szellőztetési és RWA funkcióval
- menekülési útvonalak és folyosók: jellemzően tűzgátló tetőablakok meghatározott tűzállósági osztállyal
- tetőszinti tűzszakasz-határok: inkább zárt, tűzálló megoldások, mint nyitható rendszerek
A lényeg: a megfelelő döntés soha nem csak a terméken múlik. Mindig a rendeltetés, a tűzvédelmi koncepció, az épület geometriája és az építészeti elvárások együttese határozzák meg a megoldást.
Mely szabványok és előírások fontosak a tervezésnél
A tűzvédelmi célú tető-bevilágító rendszerek tervezése során több szabályt is szem előtt kell tartani. Ezek közül a leglényegesebbek:
- EN 12101-2 a természetes füstelvezető és hőelvezető rendszerekre (RWA)
- DIN 18232 a füst- és hőmentesítésre
- az Országos és tartományi építési előírások követelményei
- valamint az épület jellegétől függően további előírások, például különleges építési szabályok vagy irányelvek
Az építészek számára a leglényegesebb, hogy a tűzvédelmi funkciót mindig az adott projekt kontextusában kell vizsgálni. A szabványok és osztályozások iránymutatást adnak, de nem helyettesítik az adott projektre vonatkozó testreszabást.
A tűzvédelmi tető-bevilágítás előnyei
Amennyiben jól van megtervezve, a tűzvédelmi tető-bevilágítás nem csak az előírások teljesítéséről szól. Valódi előnyöket ad a tervezésben, a használatban és az építészeti megjelenésben is:
- Több funkció egy rendszerben: a természetes fény, szellőztetés, füstelvezetés és tűzállóság célzottan kombinálható.
- Kevesebb egyeztetési pont: az integrált megoldások csökkentik a szakágak közötti egyeztetés mennyiségét.
- Nagyobb tervezési biztonság: a korai döntések segítenek elkerülni a későbbi problémákat.
- Építészeti minőség: még szigorú tűzvédelmi követelmények mellett is megvalósíthatók az áttetsző tetőmegoldások.
- Gazdasági előnyök: a kevesebb egyedi megoldás általában alacsonyabb tervezési és kivitelezési komplexitást jelent.
- Időtálló megoldás: a biztonság, az energiahatékonyság, a természetes fény és a komfort együtt van jelen.
A megfelelő tervezési partner a tűzvédelmi projektekhez
A tűzvédelem legnagyobb kihívása nem az egyes termékekben rejlik, hanem abban, hogy a megfelelő megoldás a megfelelő időben szülessen meg. Melyik rendszer illik az adott használathoz a legjobban? Hogyan kombinálható a természetes fény, a füstelvezetés és a tűzállóság? És hogyan lesz ebből egy működő koncepció?
Ebben segít a LAMILUX. Tapasztalt gyártóként és tervezési partnerként az építészeket abban támogatja, hogy a tetővilágító rendszerek már korán, átgondoltan a tűzvédelmi tervek részeivé váljanak.
Ez magában foglalja többek között az alábbiakat:
- segítség a megfelelő rendszer kiválasztásában a használat és az igények alapján
- bevizsgált RWA és tűzálló megoldások biztosítása
- tervezési anyagok és műszaki részletek a biztonságos megvalósításhoz
- a természetes fény, a füstelvezetés és az épületszerkezet összehangolása egy rendszerré
Az eredmény nem csak egy tűzvédelmi megoldás, hanem egy átgondolt tetőkoncepció, amely egyszerre biztosít biztonságot, hatékonyságot és építészeti minőséget.
